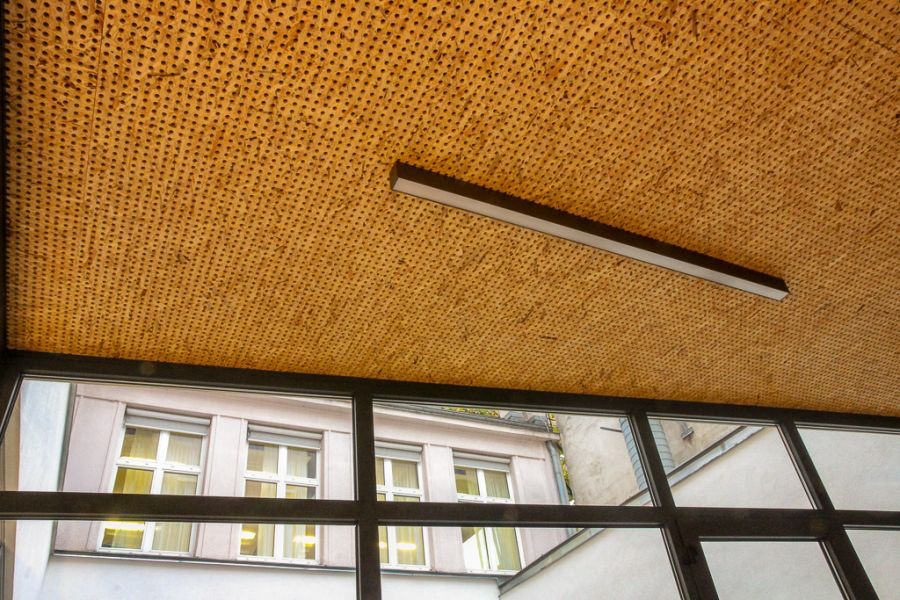

Perforierte Holzplatten von Trikustik

Beschreibung

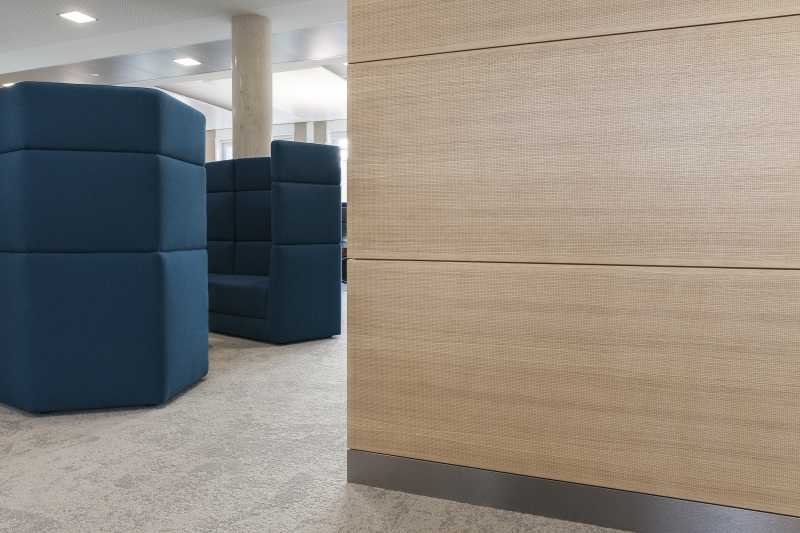

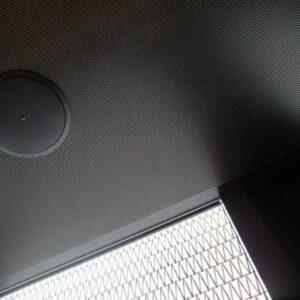

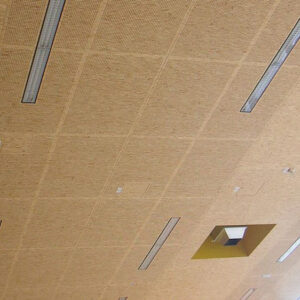

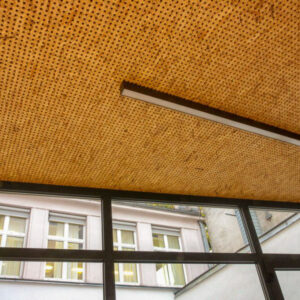

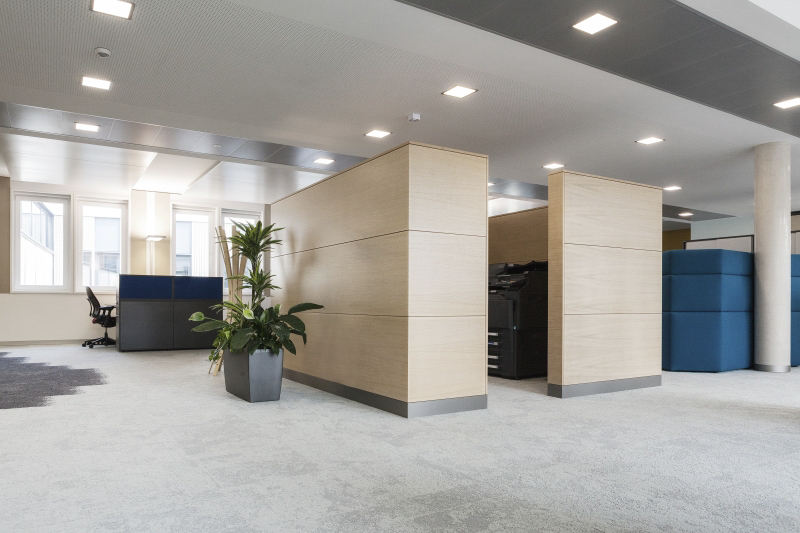

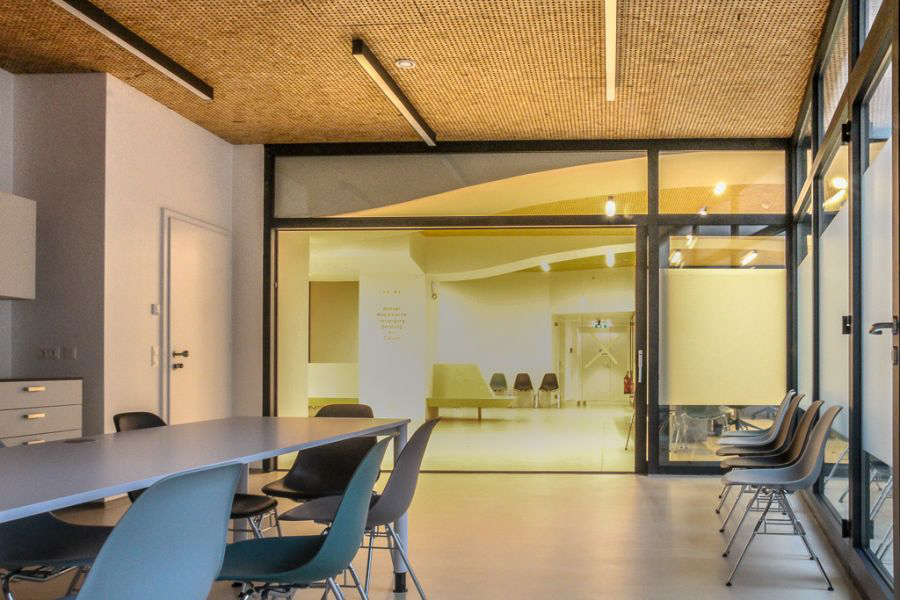

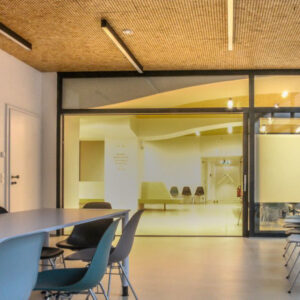

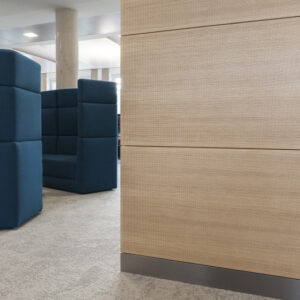

Mikroform

Akustik-Holzfliesen mit Mikroperforation sorgen für eine maximale Optimierung der Raumakustik. Die Perforation ist so klein, dass sie bei Holzfliesen kaum wahrnehmbar ist.

Es gibt 8 Arten von Mikroperforationen in den Größen 2; 1,2 und 0,5 mm mit unterschiedlichen Lochabständen.

Fliesen mit Mikroperforation absorbieren hervorragend ein breites Spektrum an Schallfrequenzen, von tiefen bis zu hohen Frequenzen.

Trikustik Mikroform Broschüre herunterladen

Größe der Mikroperforation

Typ	Perforationsgröße	Perforationsabstand	Frequenzabsorption	Alpha-w

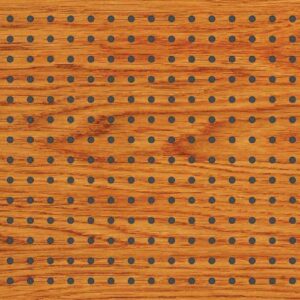

R6,4D2ST	2 mm	6,4 mm	Breitband	0,70
R8D2ST	2 mm	8 mm	Mittenfrequenzen	0,50 - 0,45

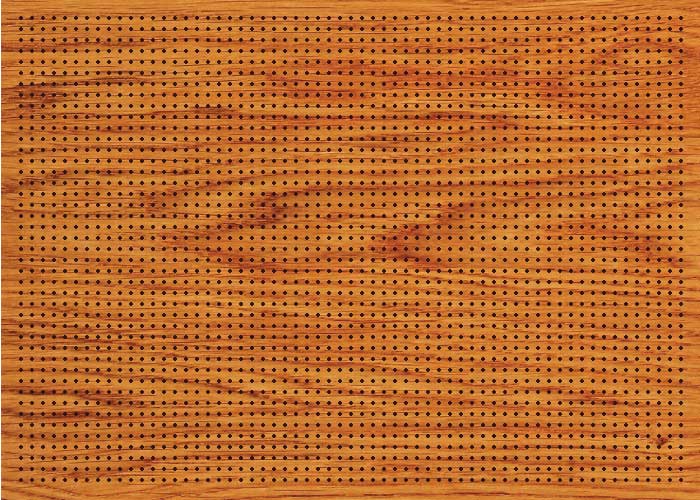

R3D1,2ST	1,2 mm	3 mm	Breitband	0,90
H1 – R4D1,2ST	1,2 mm	4 mm	Breitband	0,60 - 0,50

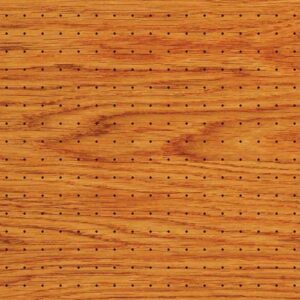

M1 – R8D1,2ST	1,2 mm	8 mm	Mittelfrequenzen	0,30 - 0,25
L1 – R16D1,2ST	1,2 mm	16 mm	Bass	0,15

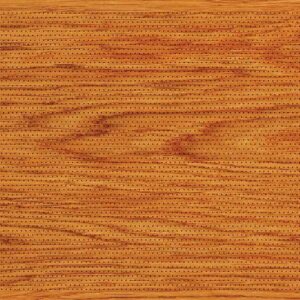

R2D0.5 V30	0,5 mm	2 mm	Breitband	0,80 - 0,75
R4D0.5 V45	0,5 mm	4 mm	Breitband	0,55 - 0,50

Akustische Werte einer Holzverkleidung mit Mikroperforation

Vergleich der Messergebnisse verschiedener Mikroperforationstypen mit minimalem Versatz und einem 50 mm dicken Absorber. Prüfergebnisse nach DIN EN ISO 354.

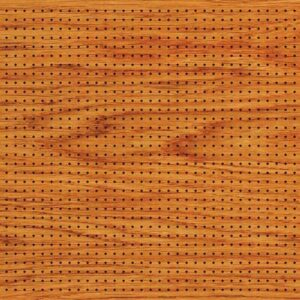

Mikroform H1 (R4D1.2ST), Systemstärke 66 mm, Absorber 50 mm

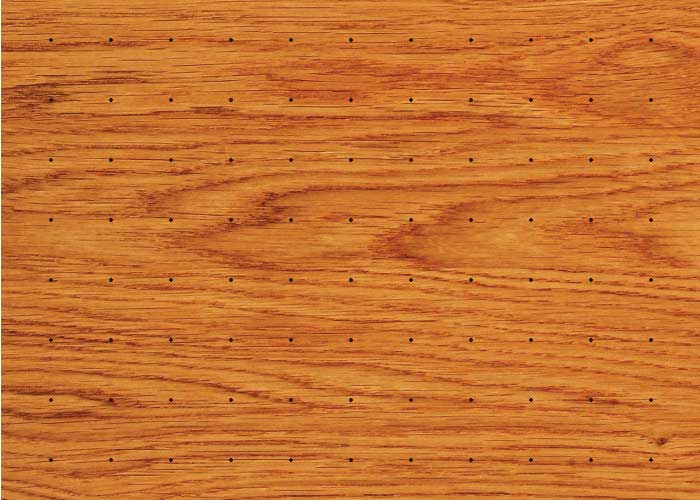

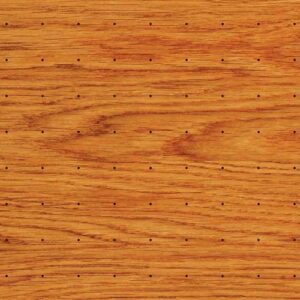

Mikroform L1 (R16D1.2ST), Systemstärke 66 mm, Absorber 50 mm

Mikroform M1 (R16D1.2ST), Systemstärke 66 mm, Absorber 50 mm

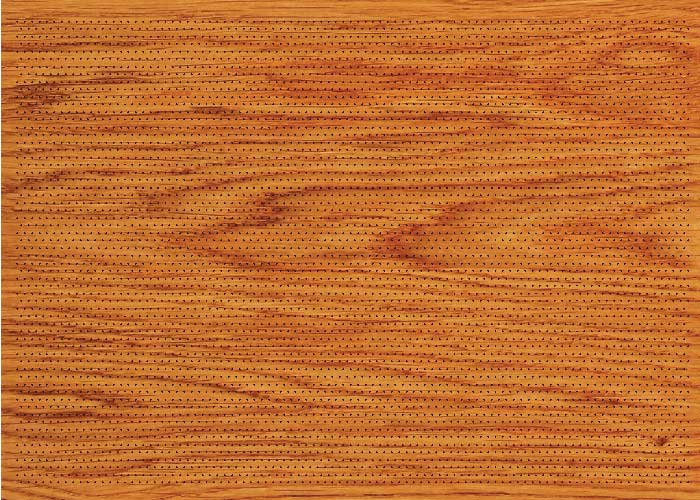

Mikroform R2D0.5_V30, Systemstärke 66 mm, Absorber 50 mm

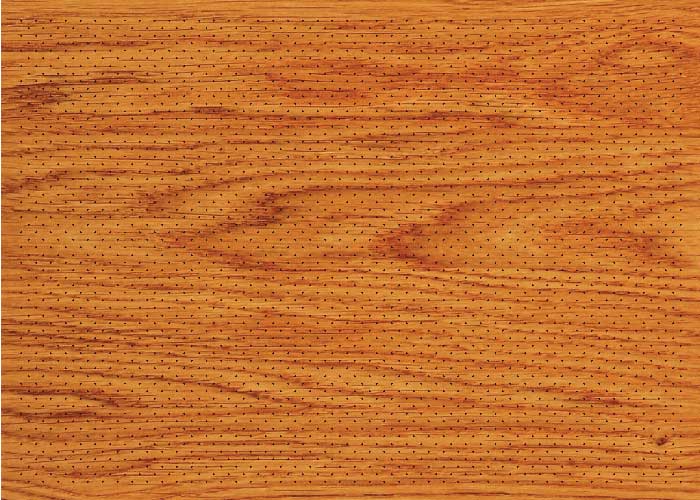

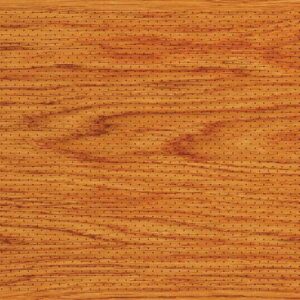

Mikroform R4D0.5_V45, Systemstärke 66 mm, Absorber 50 mm

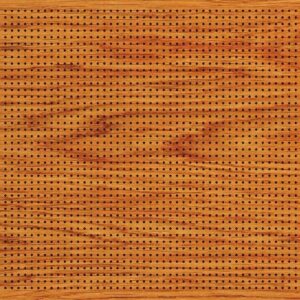

Mikroform R3D1.2ST (HS1), Systemstärke 66 mm, Absorber 50 mm

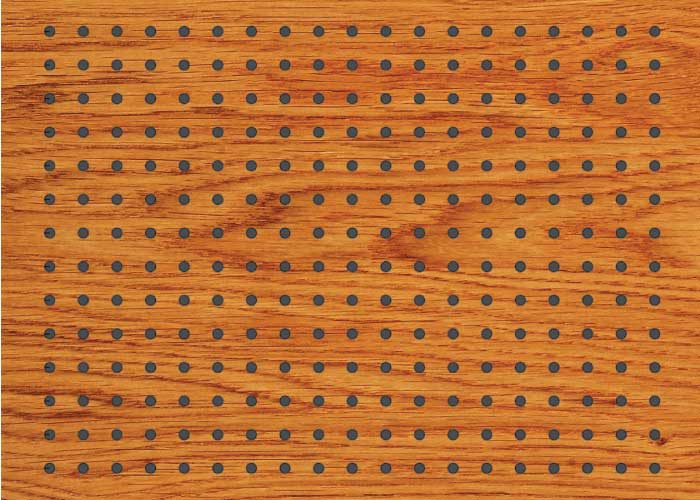

Mikroform R6.4D2ST, Systemstärke 66 mm, Absorber 50 mm

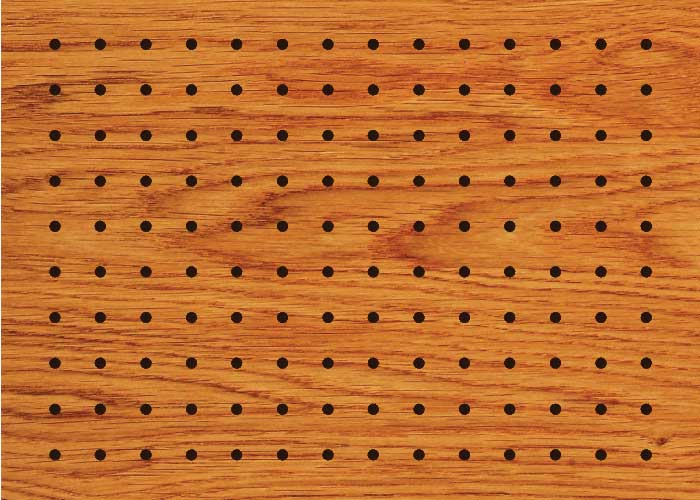

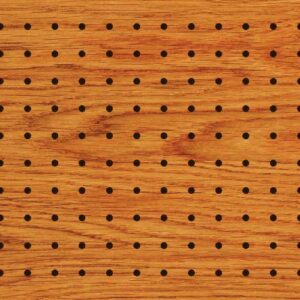

Mikroform R8D2ST, Systemstärke 66 mm, Absorber 50 mm

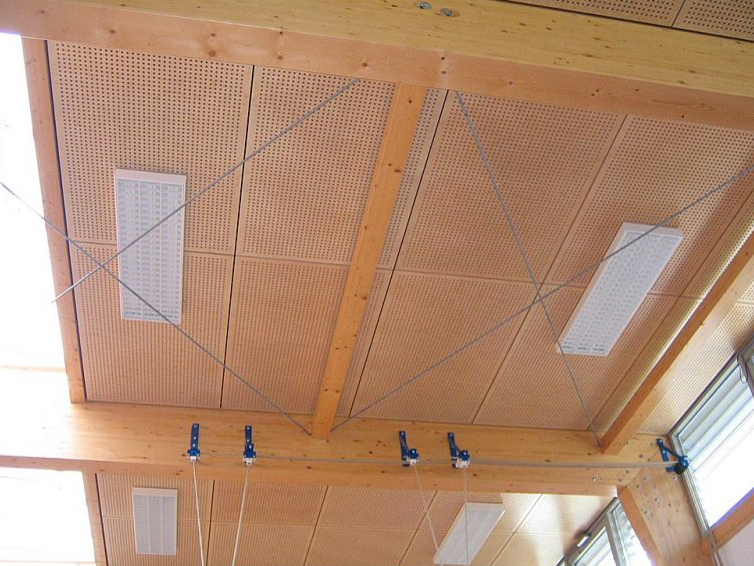

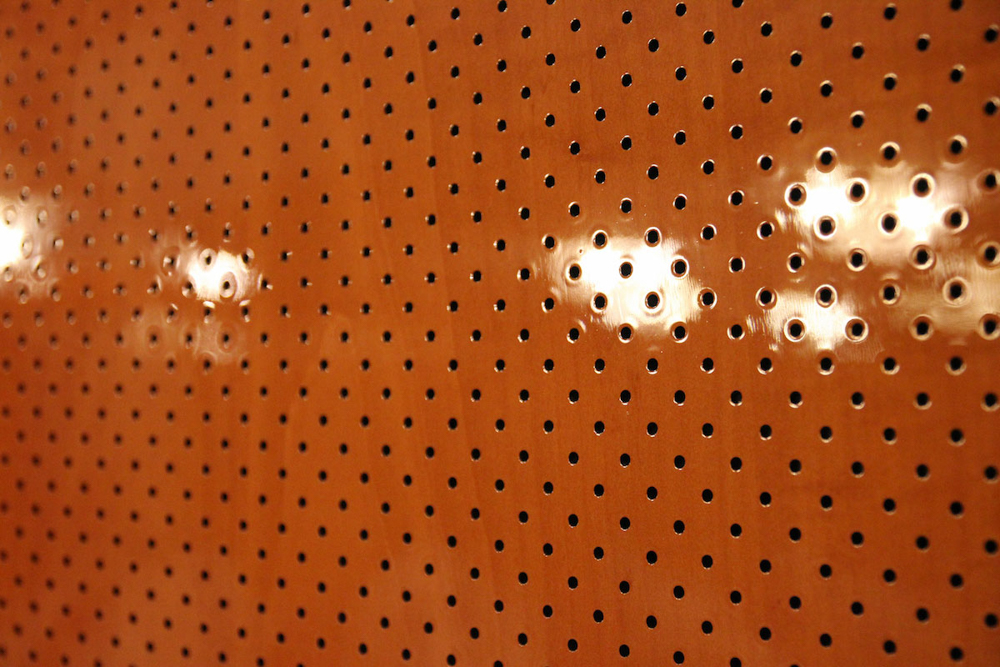

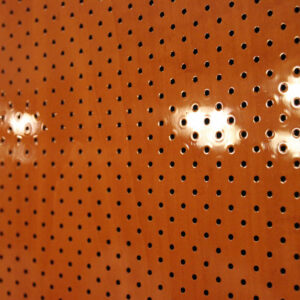

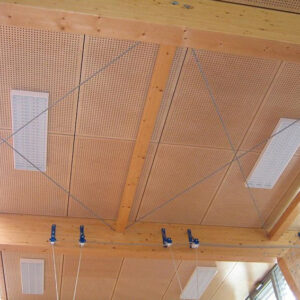

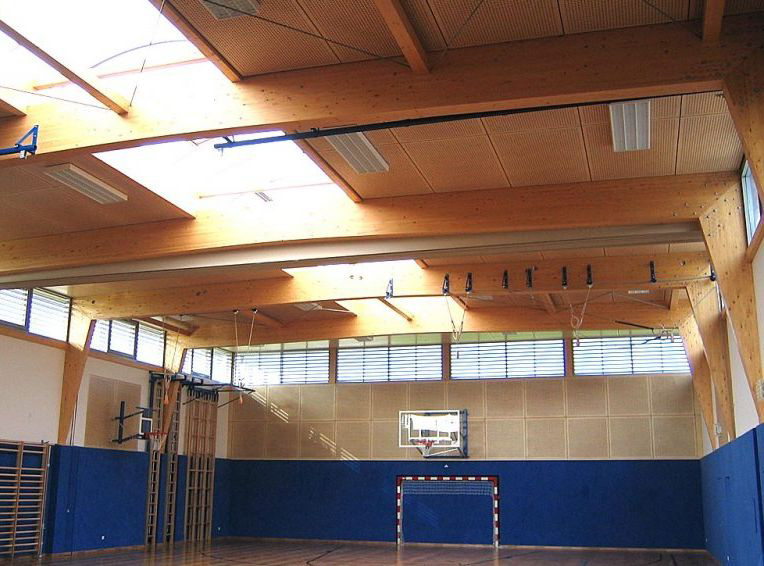

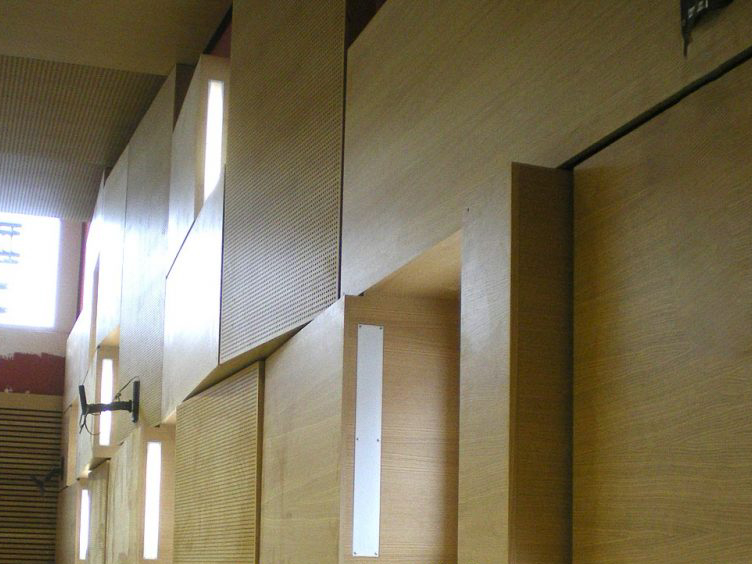

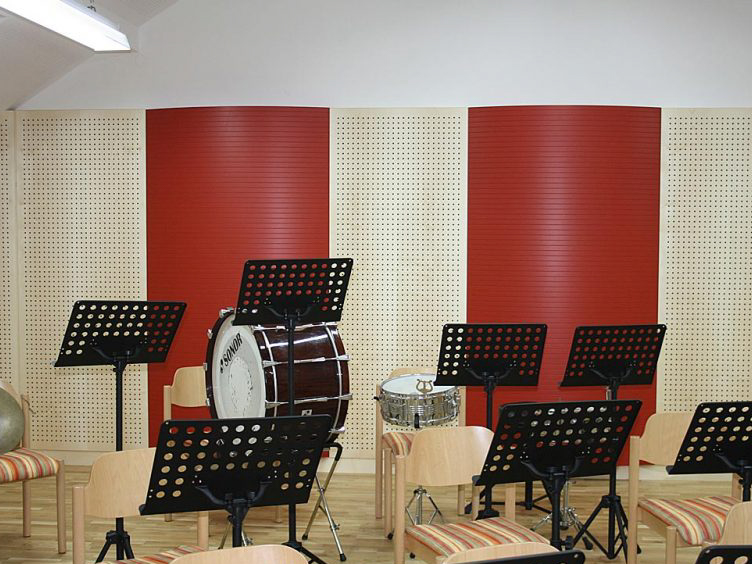

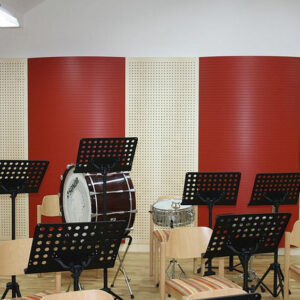

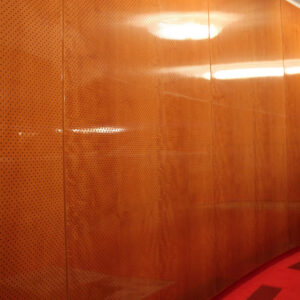

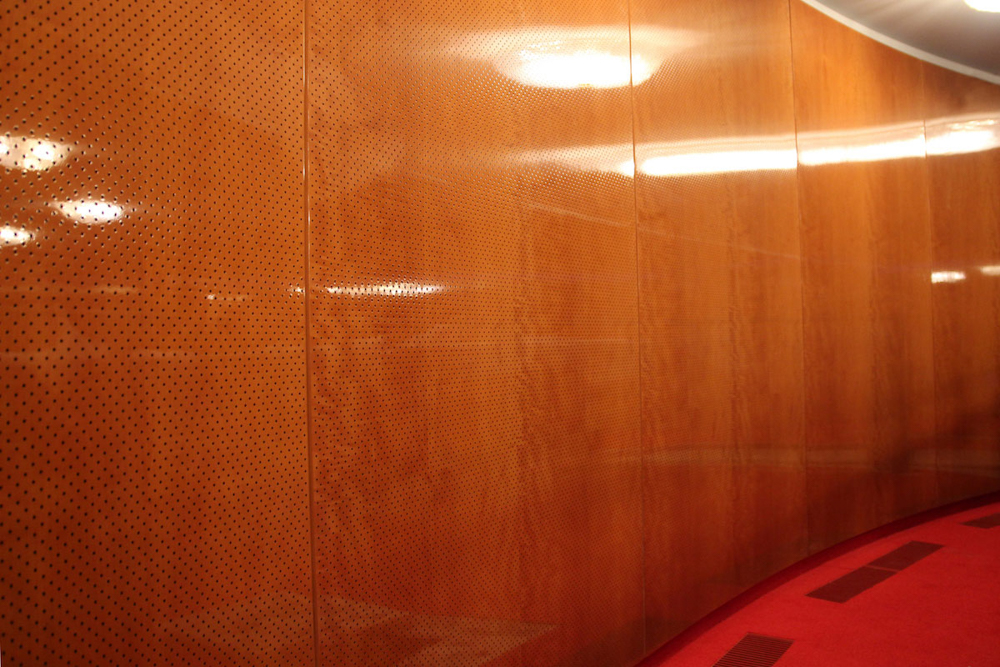

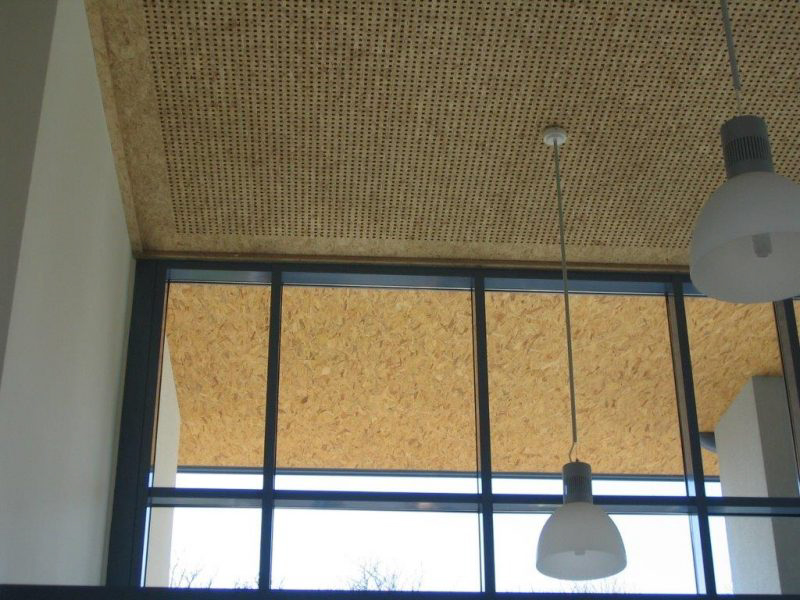

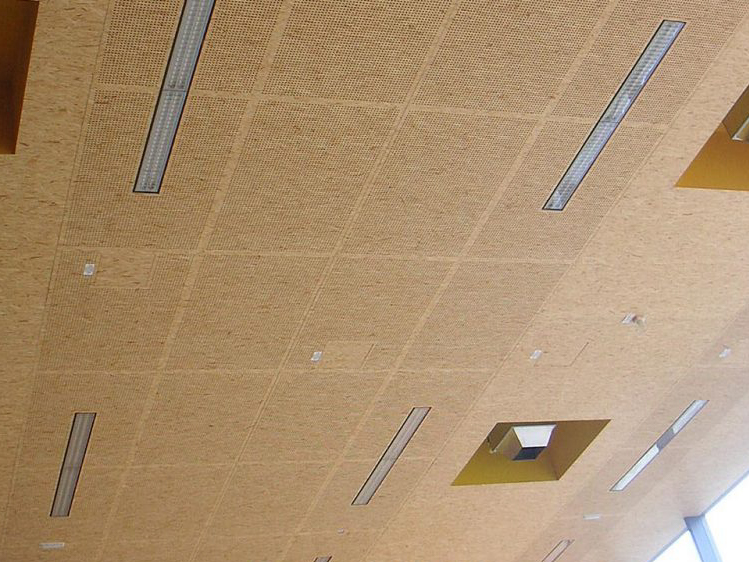

Lochform

Lochplatten aus Holz mit hervorragenden Schallabsorptionswerten bei verschiedenen Frequenzen.

Die Perforation beim Lochform-Typ ist größer, sodass sich die Akustikplatten auf tiefe Frequenzen oder sogar tiefe und mittlere Frequenzen spezialisieren, in denen sich Sprache bewegt.

Es steht eine Auswahl von 9 Perforationstypen in den Größen 3, 4, 6, 8, 10, 12 und 16 mm mit unterschiedlichen Lochabständen zur Verfügung.

Trikustik Lochform Broschüre herunterladen

Perforationsgrößen

Typ	Perforationsgröße	Perforationsabstand	Frequenzabsorption	Alpha-w

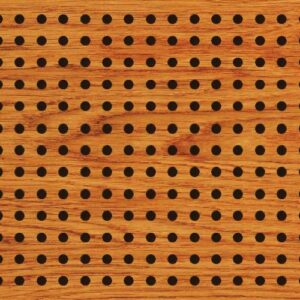

R6,4D3	3 mm	6,4 mm	Breitband	0,80
R8D3	3 mm	8 mm	Breitband	0,70 - 0,65
R8D4	4mm	8mm	Breitband	0,85
R16D6	6mm	16mm	Breitband	0,65

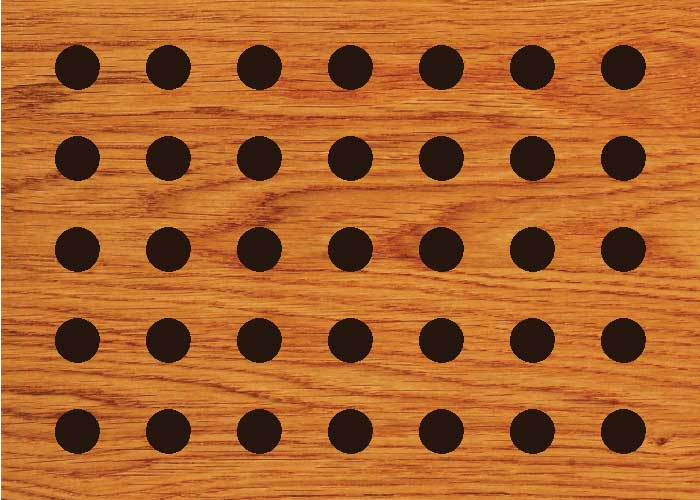

R16D8	8 mm	16 mm	Breitband	0,80 - 0,60

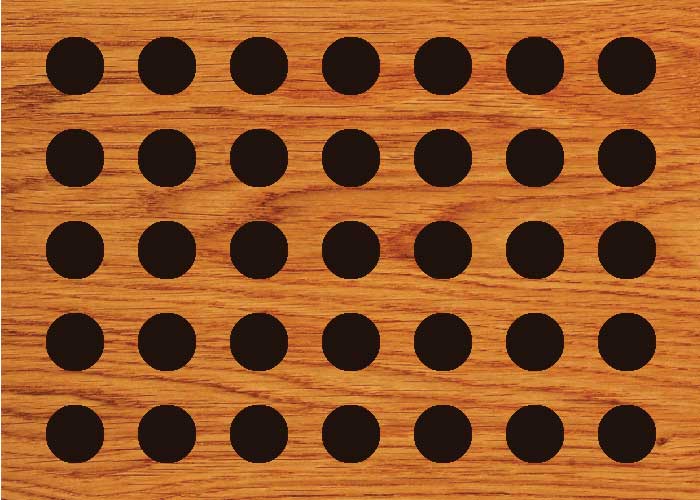

R16D10	10 mm	16 mm	Breitband	0,95 - 0,90
R32D8	8 mm	32 mm	. Bass	0,80 - 0,30

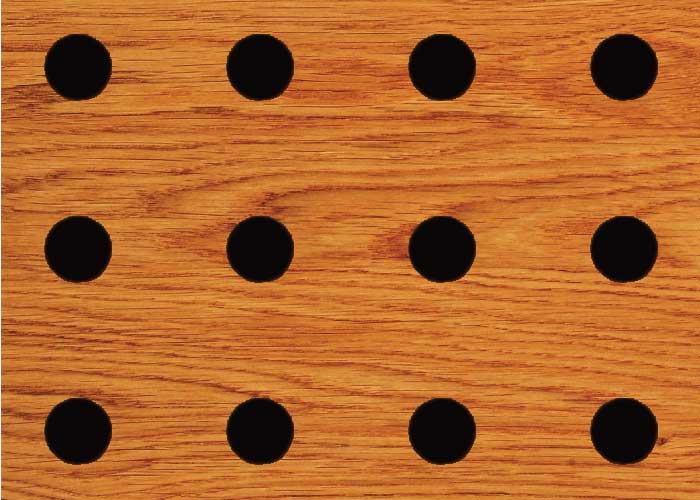

R32D12	12 mm	32 mm	Mittlere Frequenzen	0,55 - 0,50
R32D16	16 mm	32 mm	Breitband	0,75 - 0,70

Akustische Werte einer Holzverkleidung mit Perforation

Schallabsorptionsergebnisse einer Holzverkleidung mit unterschiedlichen Perforationen bei minimalem Versatz mit 50 mm Absorber. Geprüft nach DIN EN ISO 354.

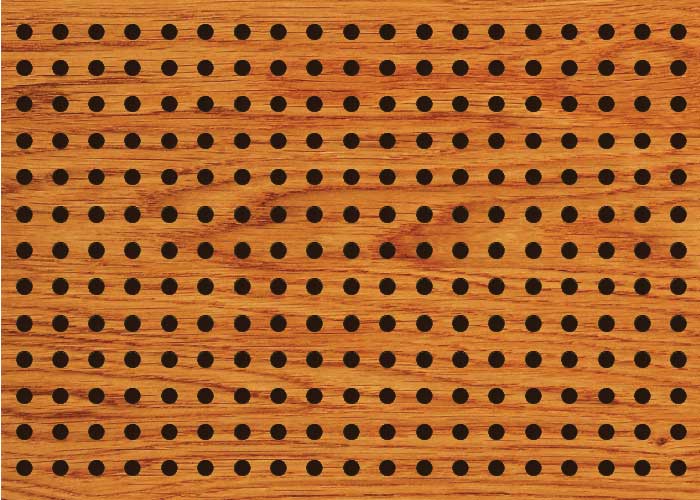

Lochform R6.4D3, Systemstärke 66 mm, Absorber 50 mm

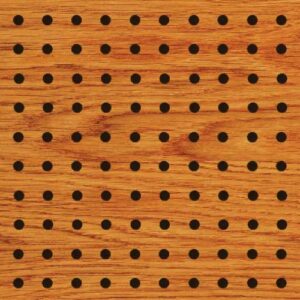

Lochform R8D3, Systemstärke 66 mm, Absorber 50 mm

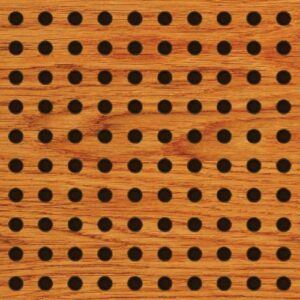

Lochform R8D4, Systemstärke 66 mm, Absorber 50 mm

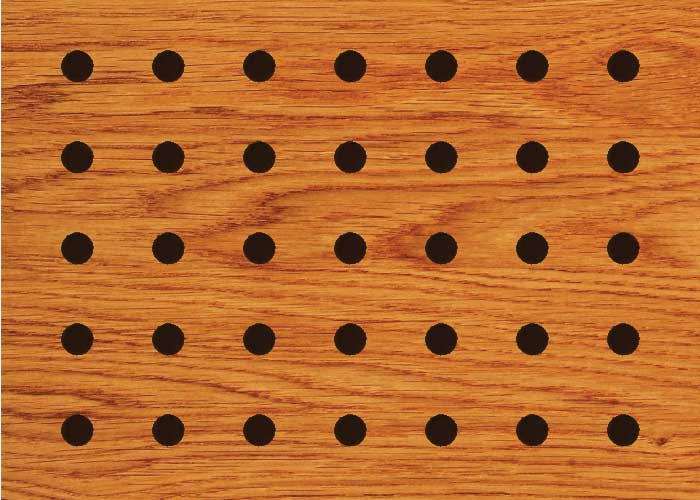

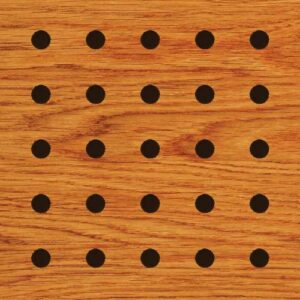

Lochform R16D6, Systemstärke 66 mm, Absorber 50 mm

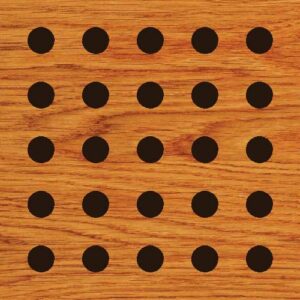

Lochform R16D8, Systemstärke 66 mm, Absorber 50 mm

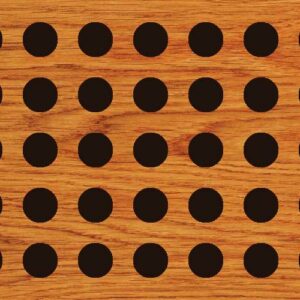

Lochform R16D10, Systemstärke 66 mm, Absorber 50 mm

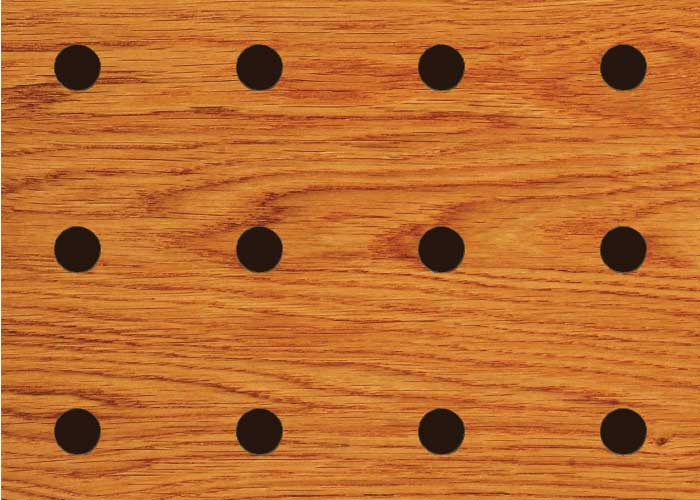

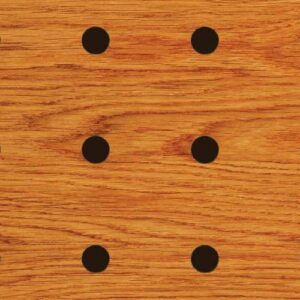

Lochform R32D8, Systemstärke 66 mm, Absorber 50 mm

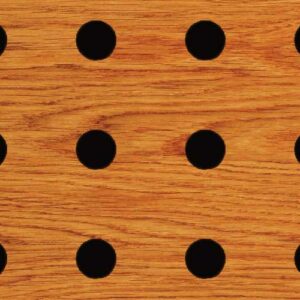

Lochform R32D12, Systemstärke 66 mm, Absorber 50 mm

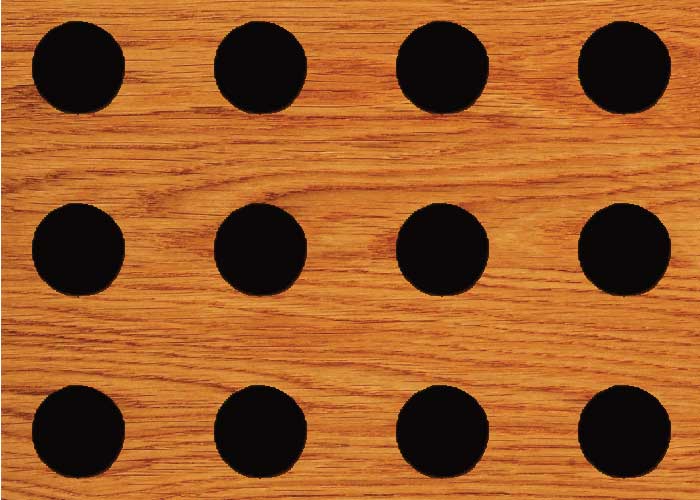

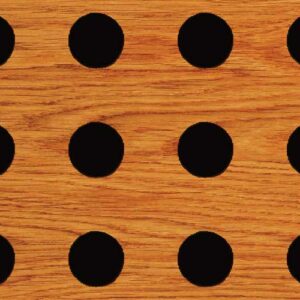

Lochform R32D16, Systemstärke 66 mm, Absorber 50 mm

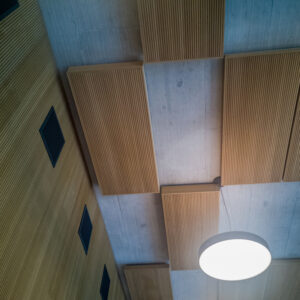

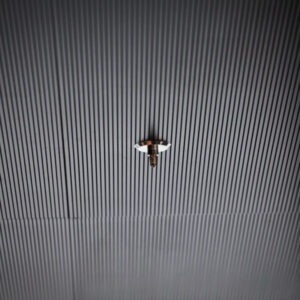

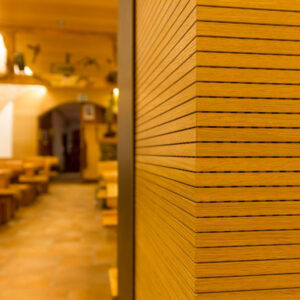

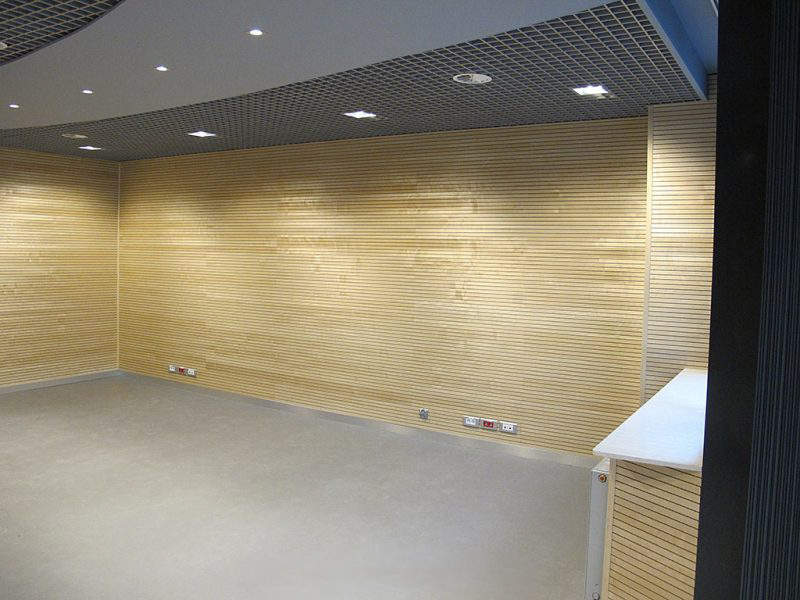

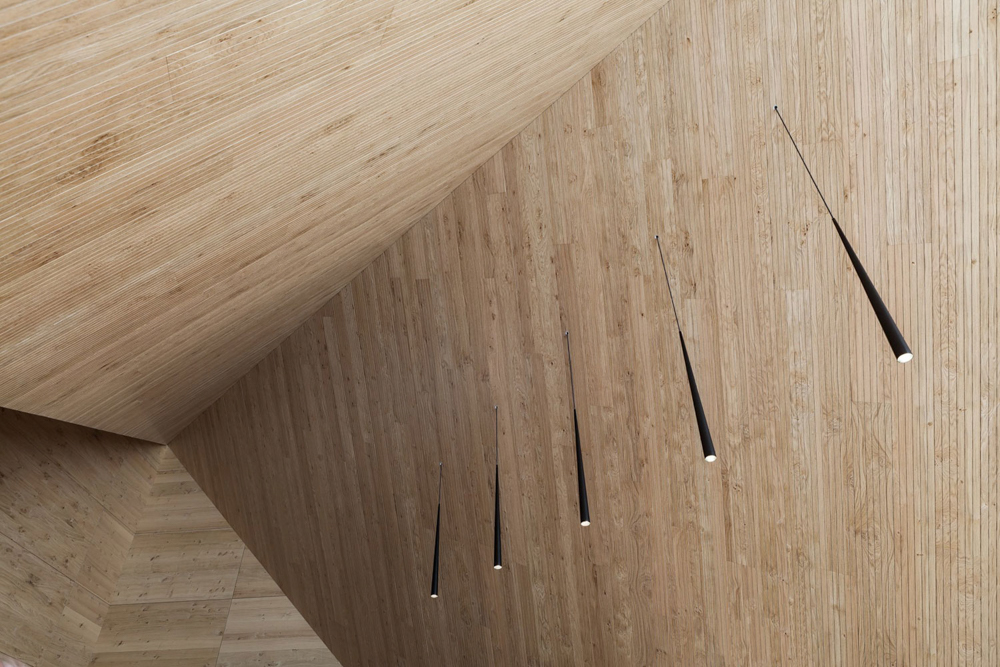

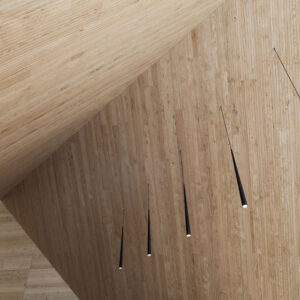

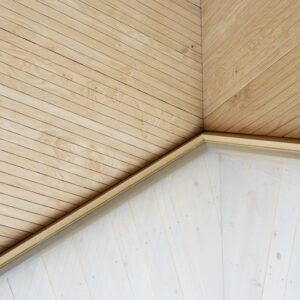

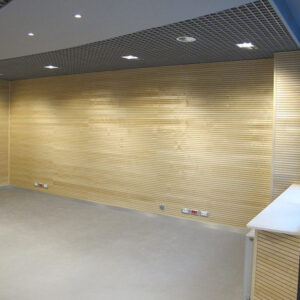

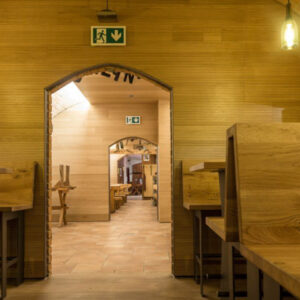

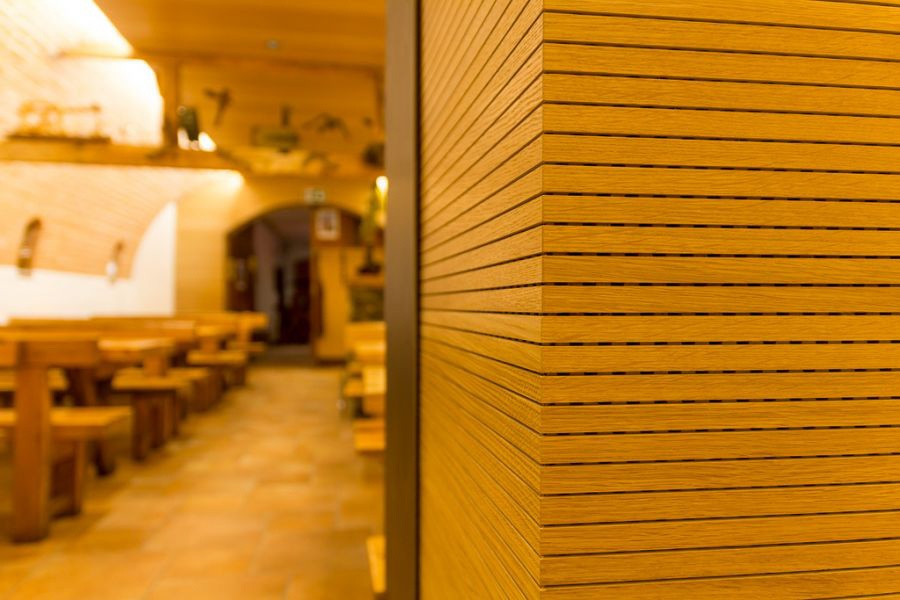

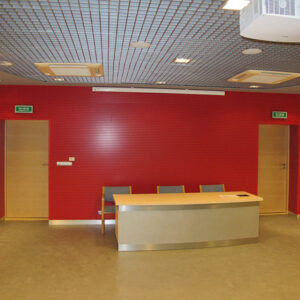

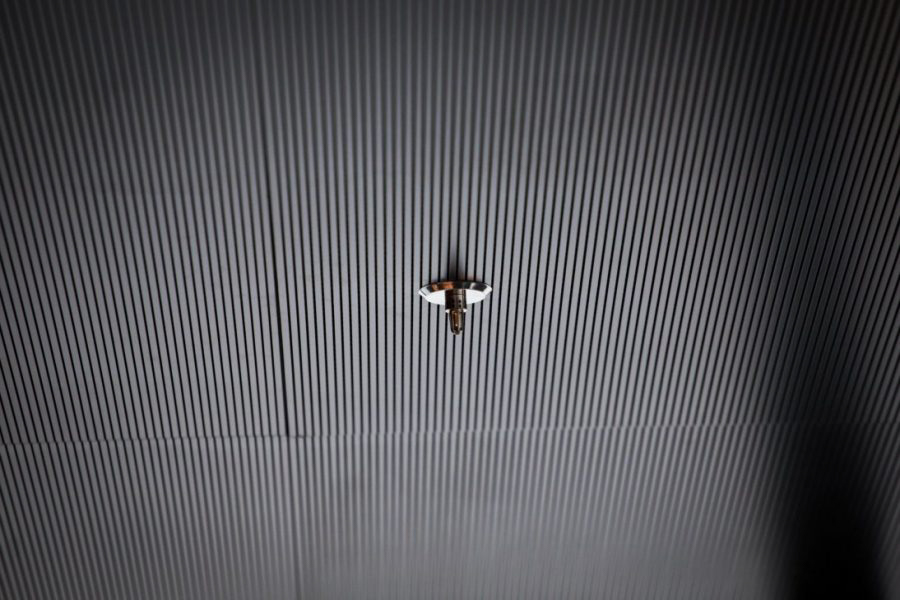

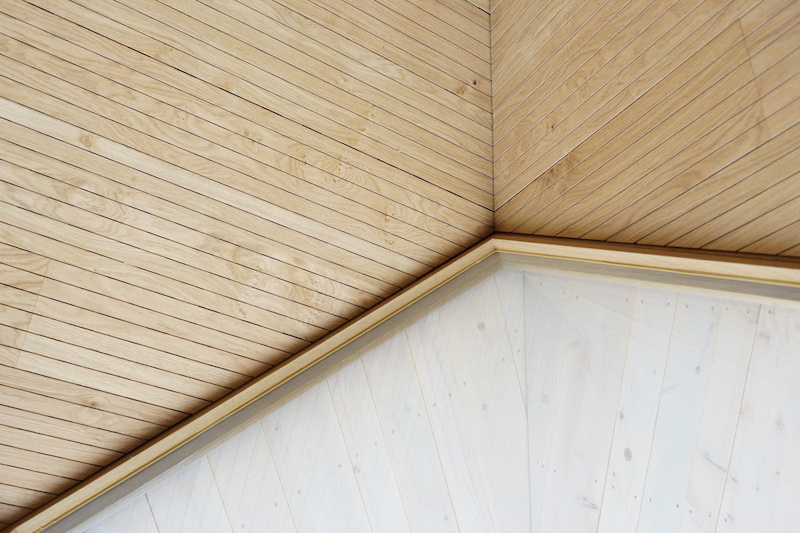

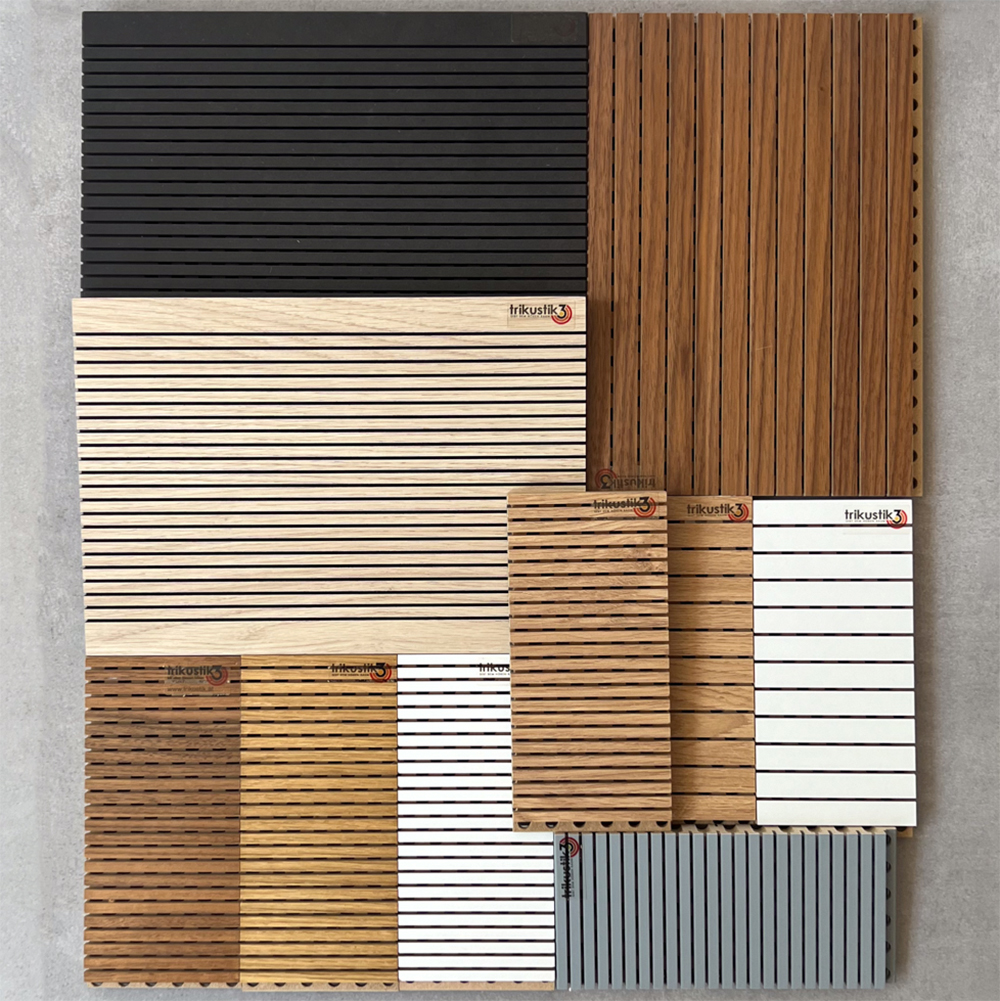

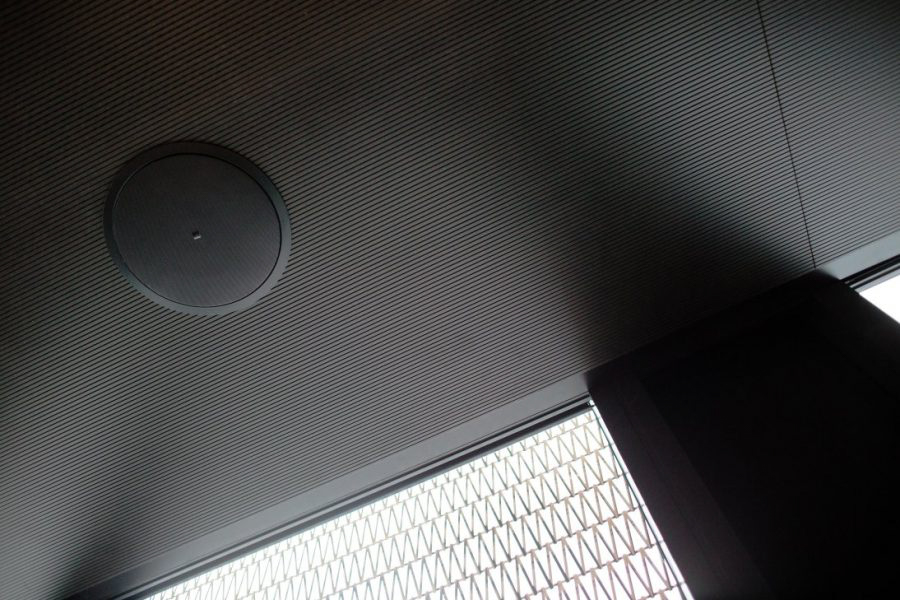

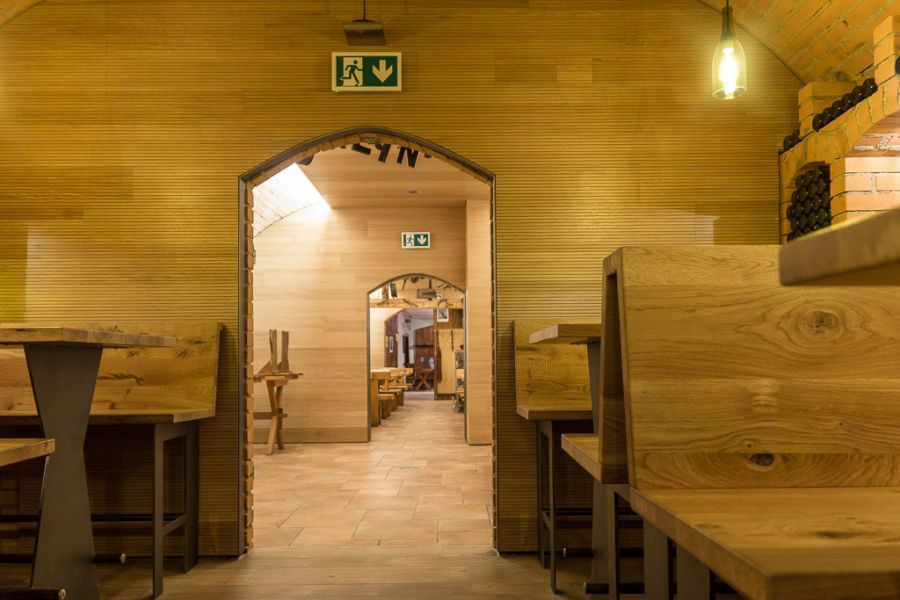

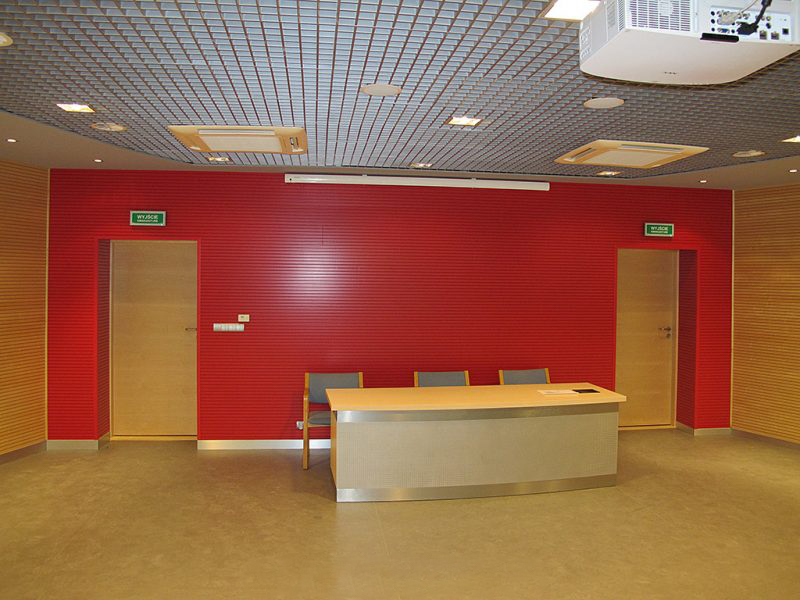

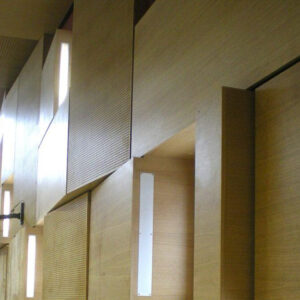

Nutform

Akustikplatten aus Holz mit linearen Nuten in vielen optisch und akustisch unterschiedlichen Varianten, die unterschiedliche optische und akustische Wirkungen erzielen.

Nutform-Rillenplatten absorbieren je nach Art der linearen Rillen ein breites Spektrum von Schallfrequenzen und werden daher überall dort eingesetzt, wo Echoprobleme auftreten.

Es werden 9 Typen von linearen Nuten in den Größen 2, 3, 4 und 8 mm mit unterschiedlichen Nutenabständen angeboten.

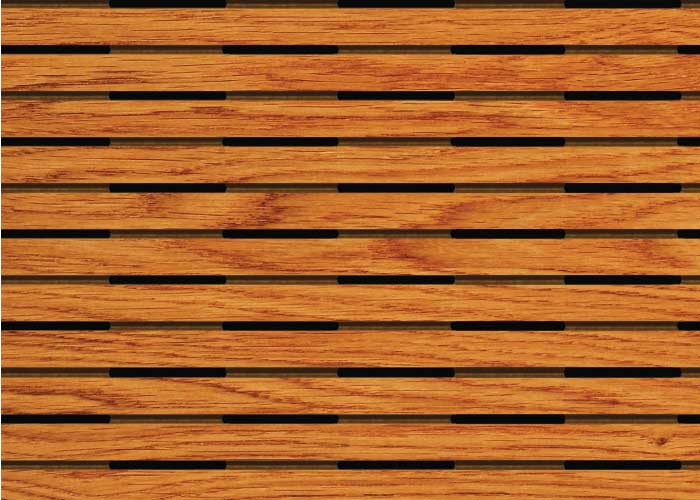

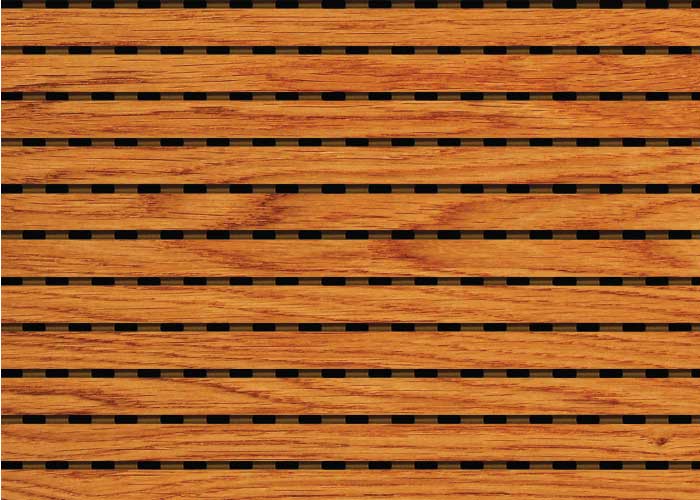

Es sind auch die Fugentypen B mit kleineren Fugenabständen und S mit größeren Fugenabständen erhältlich. Die Fugen haben keinen Einfluss auf die akustischen Eigenschaften der Platten.

Trikustik Nutform Broschüre herunterladen

Nutabmessungen

Typ	Perforationsgröße	Perforationsabstand	Frequenzabsorption	Alpha-w

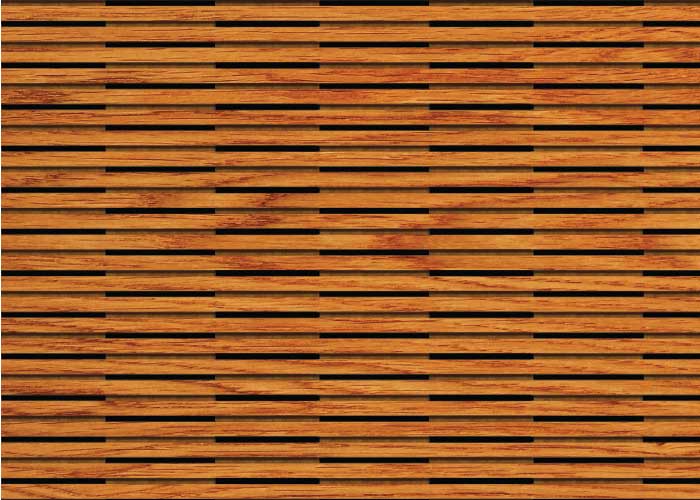

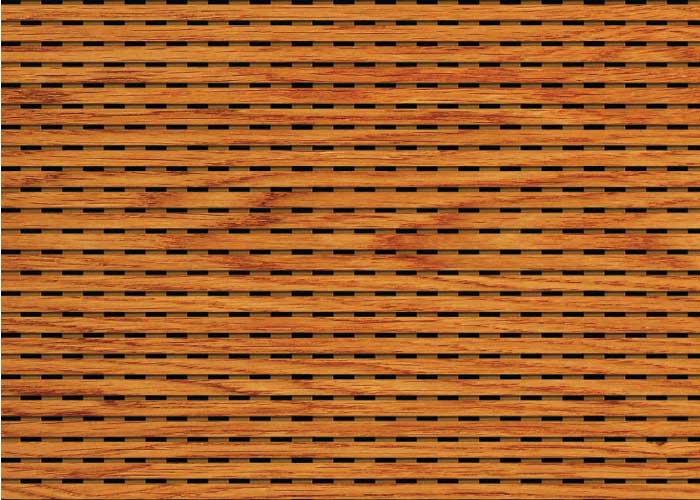

S6N2 - B/S	2 mm	6 mm	Breitband	1,00

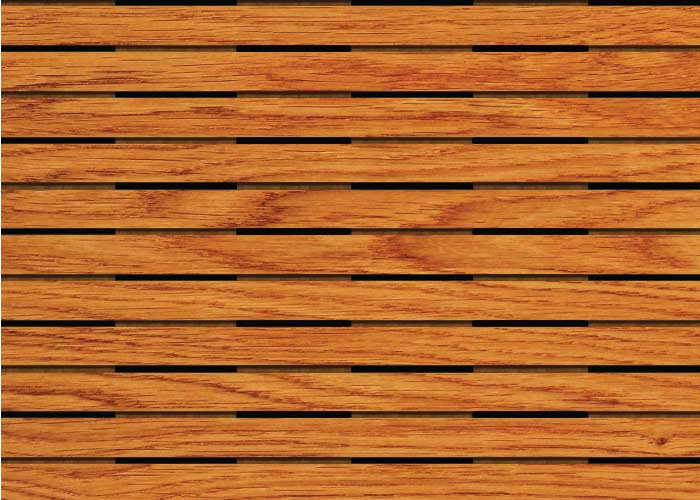

S14N2 - B/S	2 mm	14 mm	Breitband	0,80 - 0,75

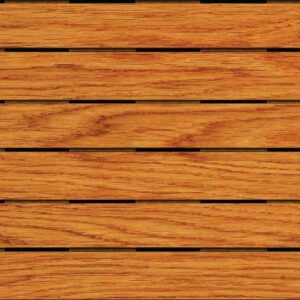

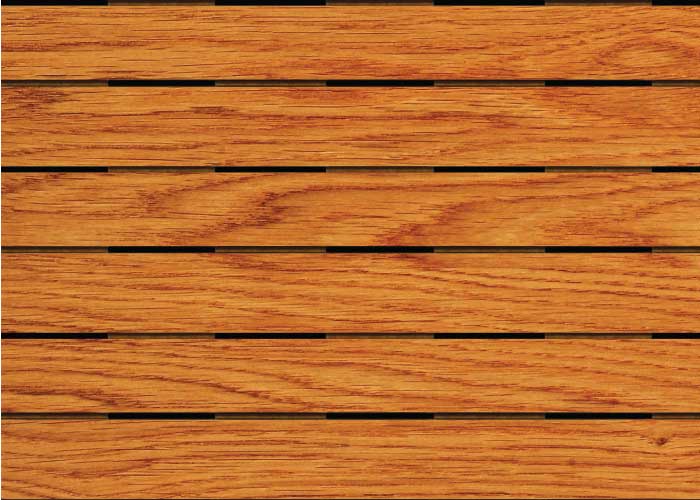

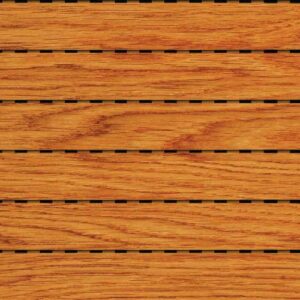

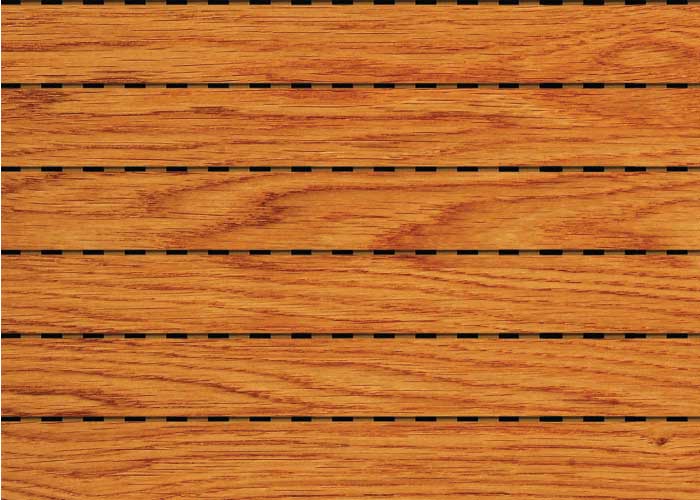

S30N2 - B/S	2 mm	30 mm	Mittelband	0,55 - 0,50
S13N3 - B/S	3 mm	13 mm	Breitband	0,75

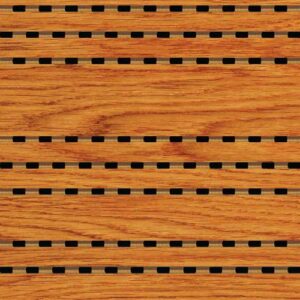

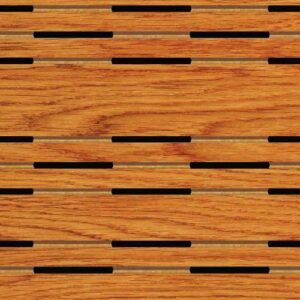

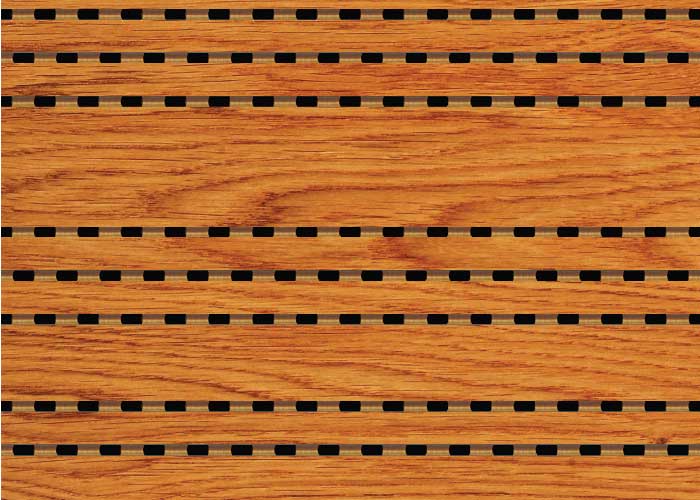

S45/29/13N3 - B/S	3 mm	45/29/13 mm	Breitband	0,75

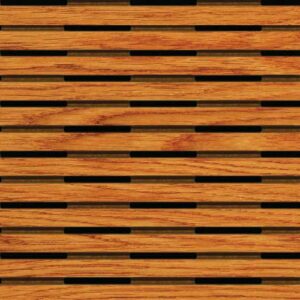

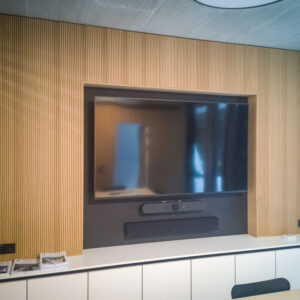

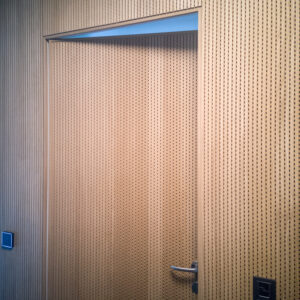

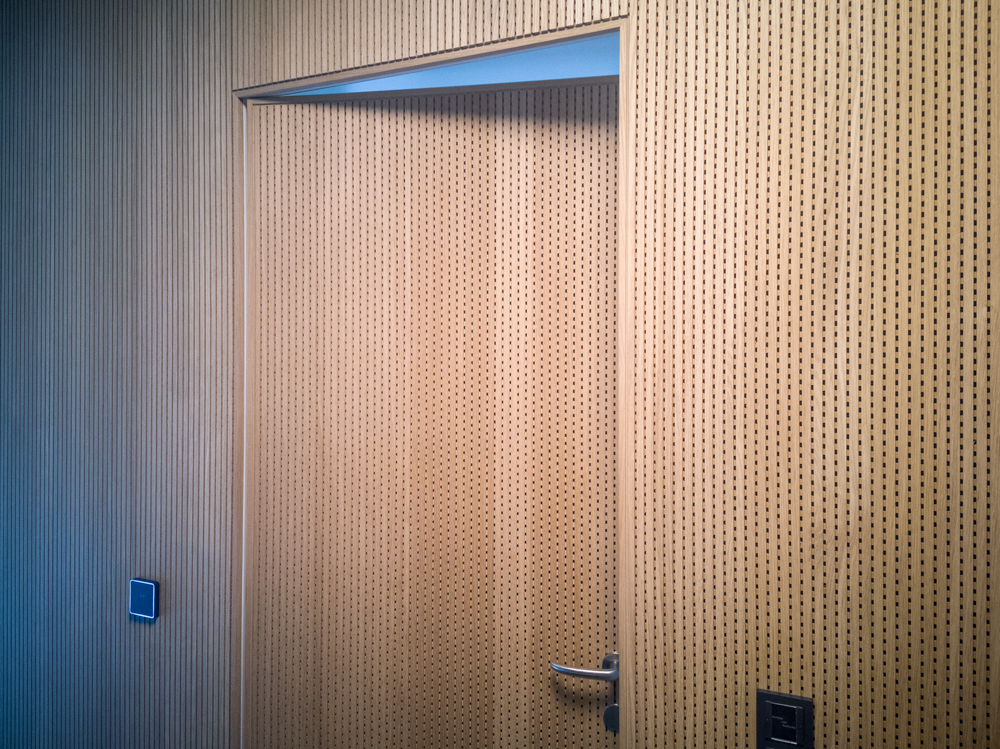

S12N4 - B/S	4 mm	12 mm	Breitband	0,90 - 0,80

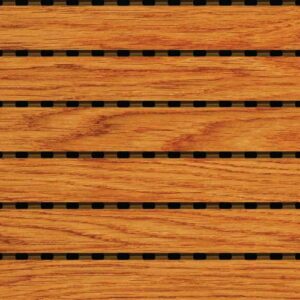

S28N4 - B/S	4 mm	28 mm	Mittelfrequenz	0,65 - 0,60
S24N8 - B	8 mm	24 mm	Breitband	0,85
S56N8 - B	8 mm	56 mm	Mittelfrequenzen	0,55

Akustische Werte von Holzplatten mit Rillen

Schallabsorptionswerte von Holzfliesen mit unterschiedlicher Rillung bei minimalem Versatz mit 50 mm Absorber. Geprüft nach DIN EN ISO 354.

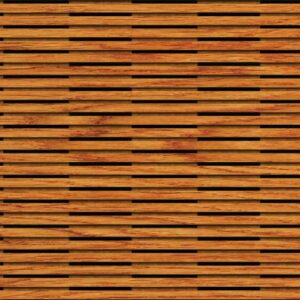

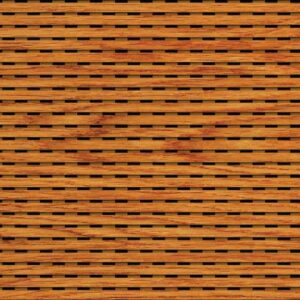

Nutform S6N2, Systemstärke 66 mm, Absorber 50 mm

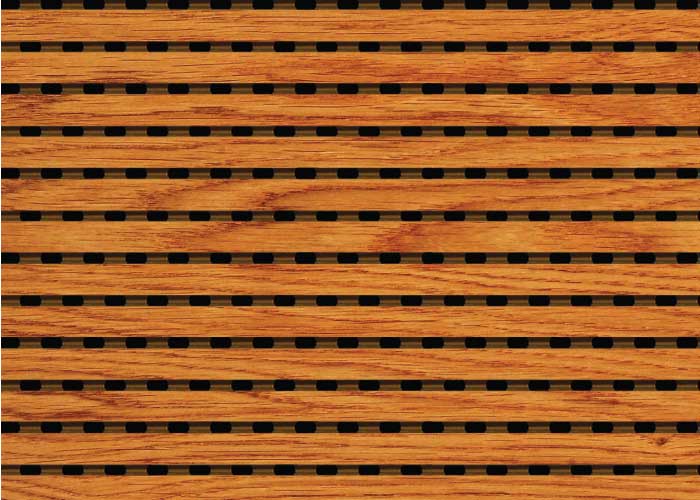

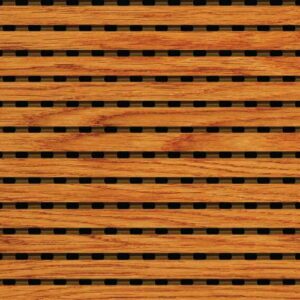

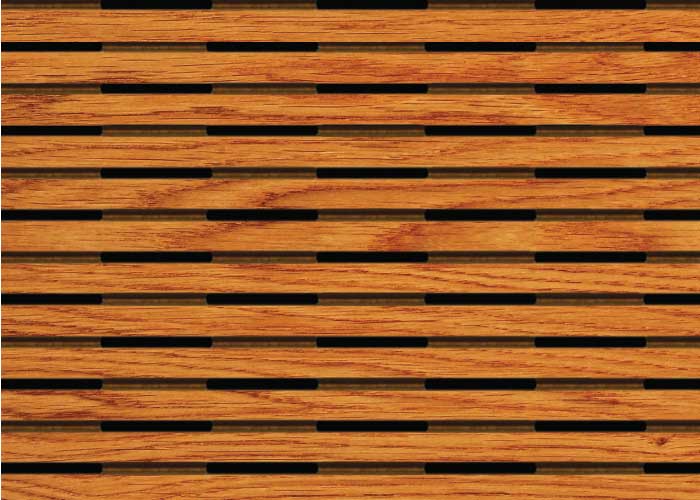

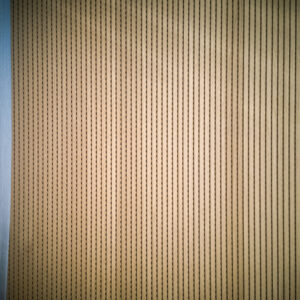

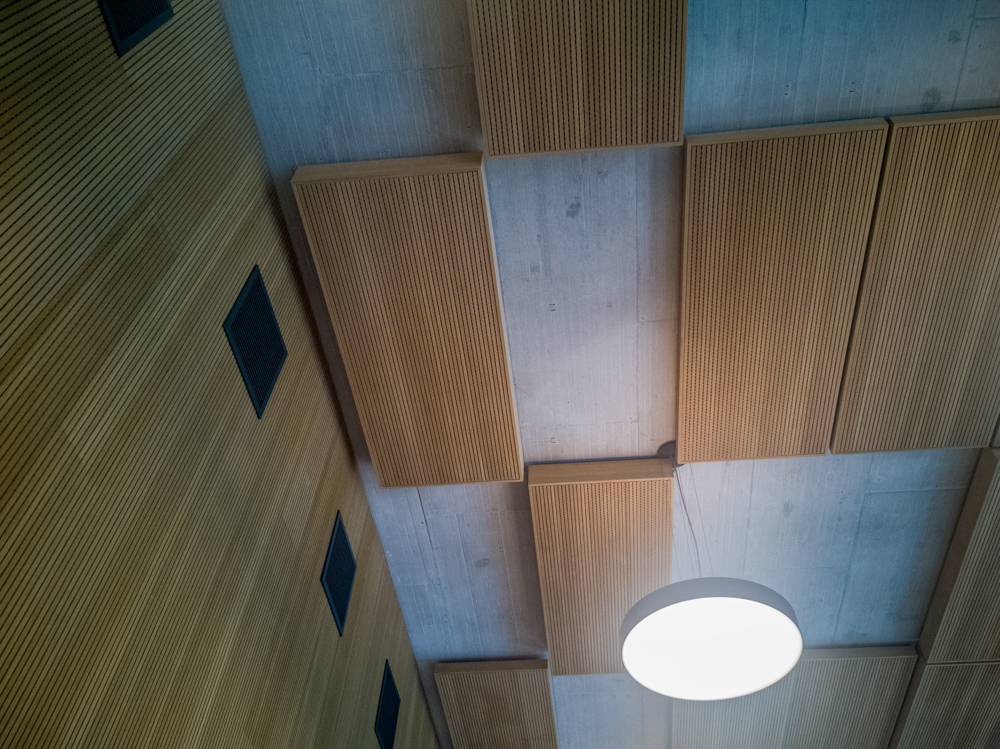

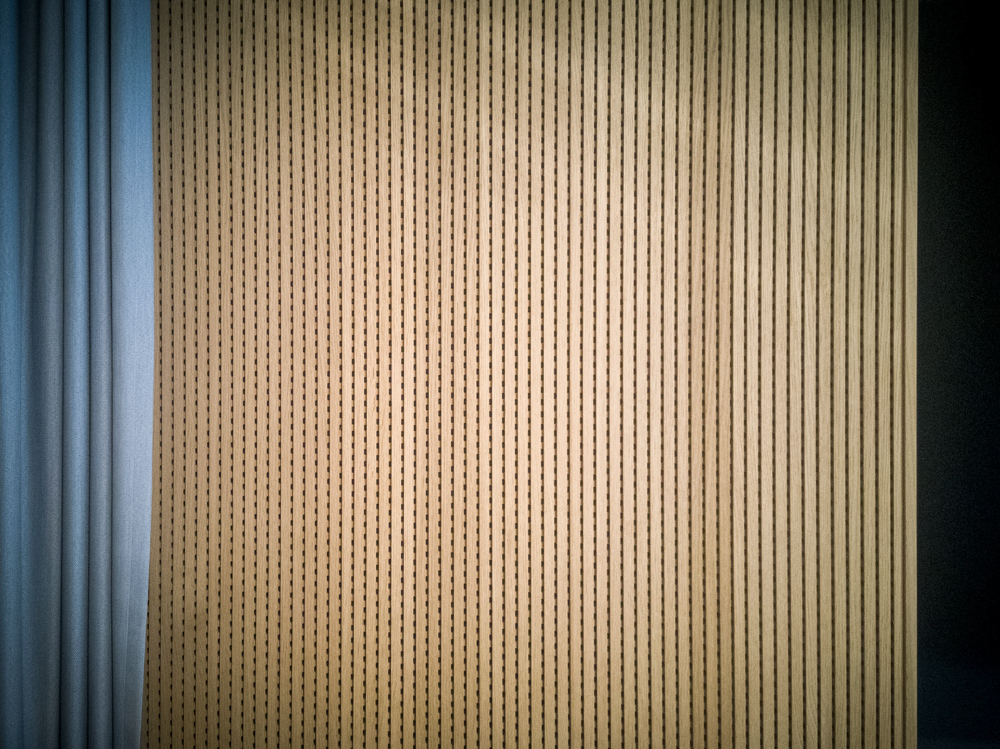

Nutform S12N4, Systemstärke 66 mm, Absorber 50 mm

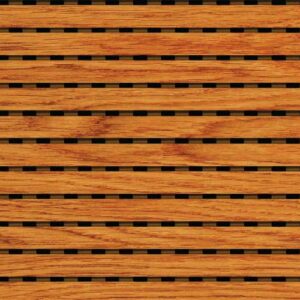

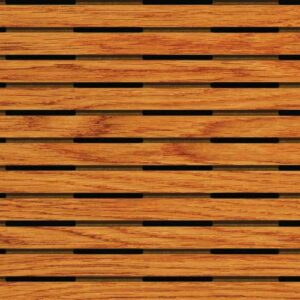

Nutform S13N3, Systemstärke 66 mm, Absorber 50 mm

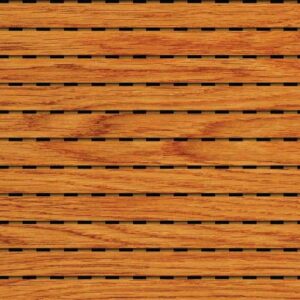

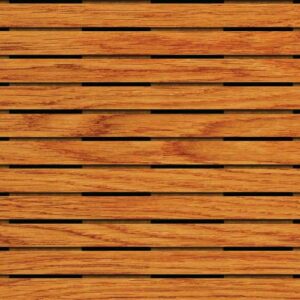

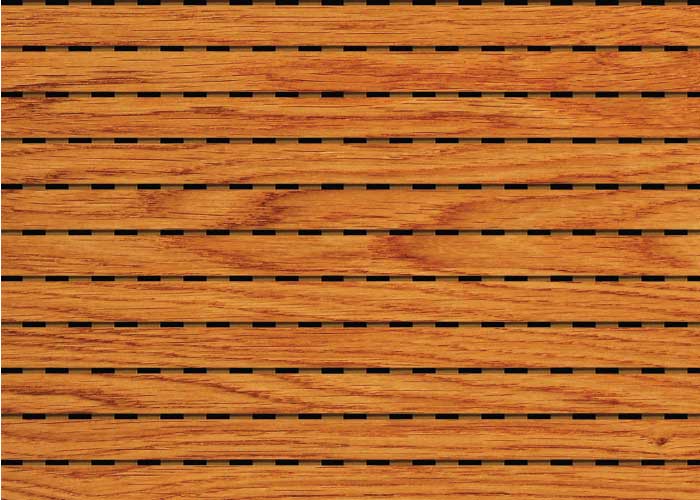

Nutform S14N2, Systemstärke 66 mm, Absorber 50 mm

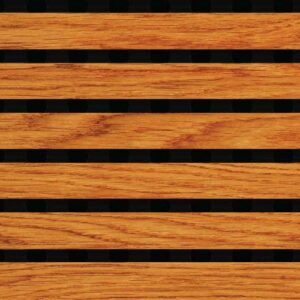

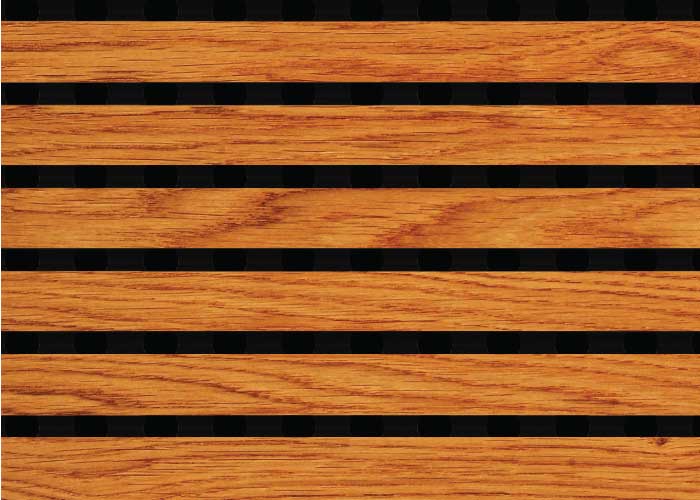

Nutform S24N8, Systemstärke 66 mm, Absorber 50 mm

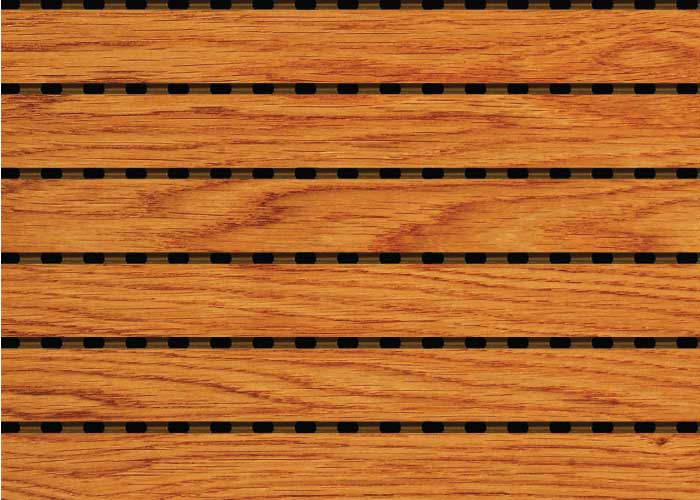

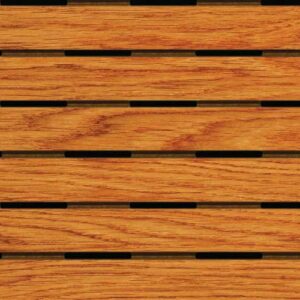

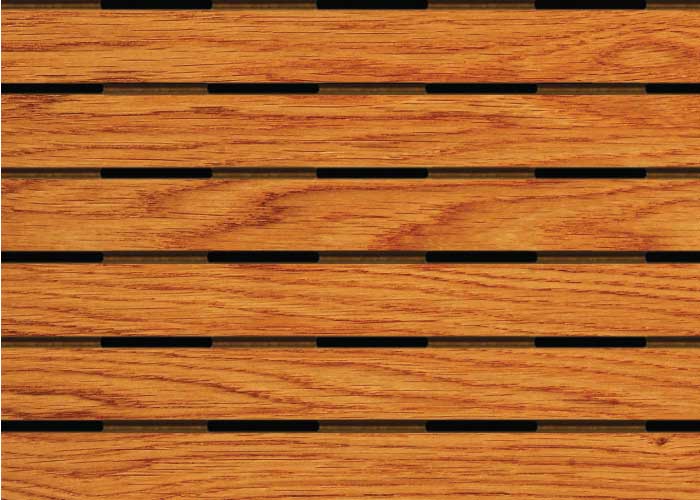

Nutform S28N4, Systemstärke 66 mm, Absorber 50 mm

Nutform S30N2, Systemstärke 66 mm, Absorber 50 mm

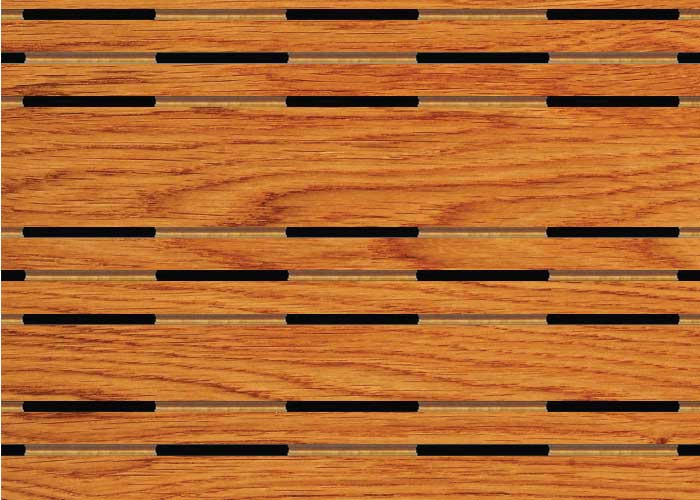

Nutform S45/29/13N3, Systemstärke 66 mm, Absorber 50 mm

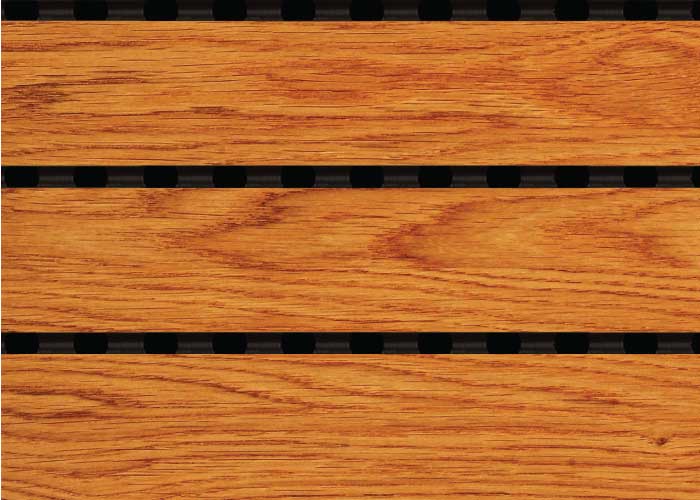

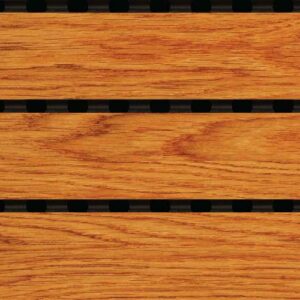

Nutform S56N8, Systemstärke 66 mm, Absorber 50 mm
